乙醇(酒精)鹤管

日期:2018-07-18 / 人气:1023

乙醇(酒精)鹤管 — 顾名思义,是用做乙醇装卸作业的鹤管。

首先来了解一下什么是乙醇,乙醇(Ethanol)俗称酒精,是一种有机物,是最常见的一元醇。乙醇在常温常压下是一种易燃、易挥发的无色透明液体,低毒性,纯液体不可直接饮用;具有特殊香味,并略带刺激;微甘,并伴有刺激的辛辣滋味。易燃,其蒸气能与空气形成爆炸性混合物,能与水以任意比互溶。能与氯仿、乙醚、甲醇、丙酮和其他多数有机溶剂混溶,相对密度(d15.56)0.816。

由上可见,乙醇为易燃、易挥发介质,需要采用特殊的装车鹤管进行装卸操作,通常鹤管型号为AL1402,字母AL代表陆用液体装卸臂,第一位数字1代表底部装卸,第二位数字4代表液相管的旋转接头数量为4,第三位数字0代表无气相管,第四位数字2代表液相管形式为下接式。

乙醇(酒精)鹤管参数:

  1. 输送介质:乙醇(酒精)
  2. 公称尺寸:DN50-DN100
  3. 接车形式:顶部密闭装车

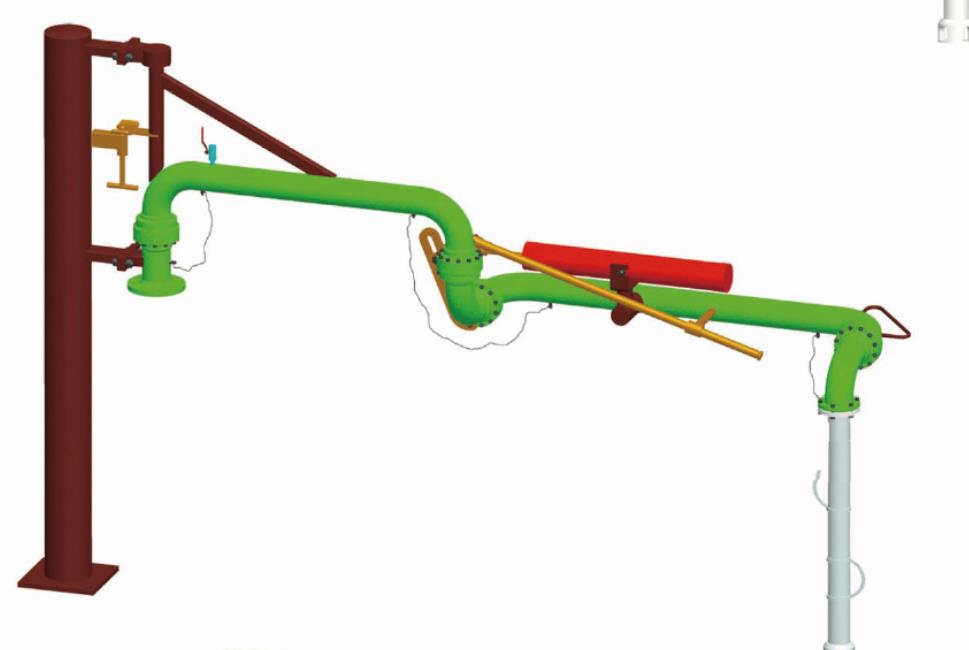

乙醇(酒精)鹤管主要结构:

  1. 立柱:起支撑作用,承受臂展开时的翻转力矩
  2. 旋转接头:由转动件及密封件等组成,主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件
  3. 内臂:用于连接输送管道,并与外臂连接的部件
  4. 外臂:可在水平面和垂直面的范围内转动,主要用于装卸臂同槽车、槽船调整对接工作位置的部件
  5. 平衡器:用于平衡外臂转动力矩的部件
  6. 密封帽
  7. 垂管

乙醇(酒精)鹤管主要材质:

  1. 管道:不锈钢
  2. 密封帽:三元乙丙
  3. 旋转接头:外圈30CrMo或45钢,内圈304
  4. 主密封圈:PTFE,骨架304
