甲烷鹤管(低温鹤管)

日期:2019-07-03 / 人气:543

甲烷(系统名为“碳烷”,但只在介绍系统命名法时会出现一般用习惯名“甲烷”)在自然界的分布很广,甲烷是最简单的有机物,是天然气,沼气,坑气等的主要成分,俗称瓦斯。也是含碳量最小(含氢量最大)的,也是天然气、沼气、油田气及煤矿坑道气的主要成分。它可用来作为燃料及制造氢气、炭黑、一氧化碳、乙炔氢氰酸及甲醛等物质的原料。

应采用底部密闭带回气管线形式,而且是属于低温鹤管,鹤管型号一般为AL2543或AL2503,字母AL代表陆用液体装卸臂,第一位数字2代表底部装卸,第二位数字5代表液相管的旋转接头数量为5,第三位数字4代表气相管为上翻式,第四位数字3代表液相管形式为下翻式。

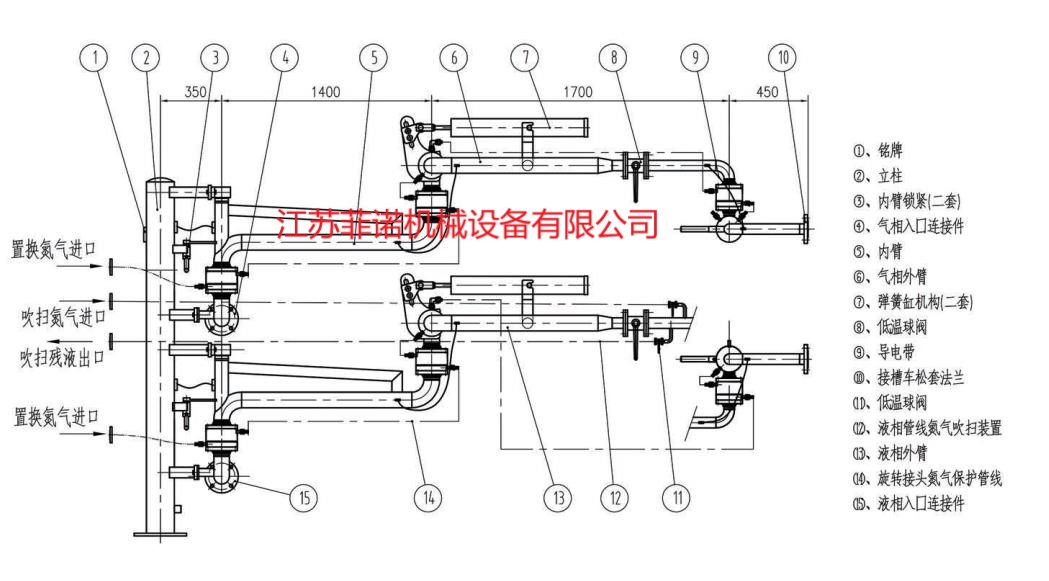

甲烷鹤管主要结构:

  1. 立柱:起支撑作用,承受臂展开时的翻转力矩
  2. 旋转接头:由转动件及密封件等组成,主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件
  3. 内臂:用于连接输送管道,并与外臂连接的部件
  4. 外臂:可在水平面和垂直面的范围内转动,主要用于装卸臂同槽车、槽船调整对接工作位置的部件
  5. 平衡器:用于平衡外臂转动力矩的部件
  6. 球阀、拉断阀

甲烷鹤管主要材质:

  1. 内外臂: 不锈钢304L;
  2. 旋转接头:不锈钢;
  3. 平衡器:碳钢+弹簧钢
  4. 立柱:碳钢/不锈钢
