中央排水装置介绍

油罐中央排水系统是本公司在国内外同类产品使用经验的基础上,结合目前国内罐体实际情况新开发研制的中央排水机构,适用于各种规格的浮顶罐体的罐顶积水排放。

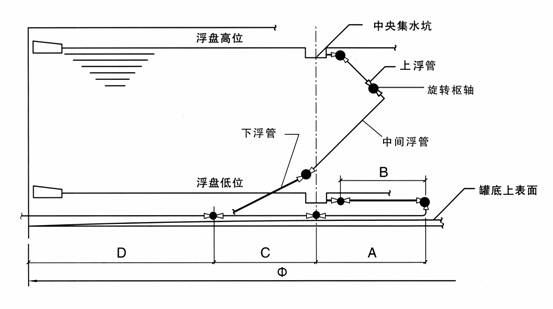

ZP-DN型中央排水装置是采用当代国际新技术开发研制的新一代外浮顶储罐中央排水装置。它安装于罐内,进口与浮盘积水坑内的浮球阀接口连接,出口与储罐排水口法兰相接,作用是及时排放浮顶的积水。保证浮盘的安全。它是老式排水管的替代产品。

一、主要技术特点:

本产品根据介质的不同采用材质旋转接头结构型式。

1、顶部的旋转支承固定在浮顶上,底部的旋转支承固定在油罐底板上。

2、罐底水平面内的管线以水平回转器连接单个旋转接头的结构。

3、连续的坡形设计杜绝沉积物滞留。

4、旋转接头的密封能承受内、外两个方向的压力而无泄漏。

5、本结构及其固定装置不与罐体的内部结构产生干涉。

6、本产品结构合理,密封性能好,使用寿命长,无需维修保养。

二、主要技术参数:

1、产品规格:DN80、DN100、DN150、DN200、DN250

2、适用范围:各种规格外浮顶罐体

3、适用介质:各种油品及化工介质

4、产品型号:ZP-DN(公称通径)

三、结构特点:

1 、枢轴机构由特制的复合型不锈钢软管及承力侧板等部件组成。既能灵活回转,又能在内外受力时,保持软管强度,总在其使用范围内,使浮盘整体运行中均处于最佳工况。

2 、枢轴式中央排水装置,采用直线型连接方式安置,排水快捷通畅。

3 、实现静密封、无泄漏、无需润滑。保养维护方便。

4 、优化结构,保证软管不受破坏延长使用寿命。

四、技术特性:

1 、工作强度: 1034Mpa

2 、疲劳次数: 10000-15000 次

3 、工作温度: 0-100 ℃

4 、使用寿命: 10 年

5 、规格: DN80 、 DN100 、 DN125 、 DN150 、 DN200 、 DN250 、 DN300

6 、材质:枢轴采用不锈钢材料,其它部件材质为碳钢、不锈钢、铝合金、其它材料

五、订货须提供如下参数

1 、排水管公称直径 DN

2 、罐内径 D

3 、罐最大 / 最小液位 Hmax / Hmin

4 、排水管出口中心距罐底的中心高 h

5 、罐底其它装置布置情况

6 、接头形式:同轴心刚性活接。
