透光孔

日期:2018-01-22 / 人气:2662

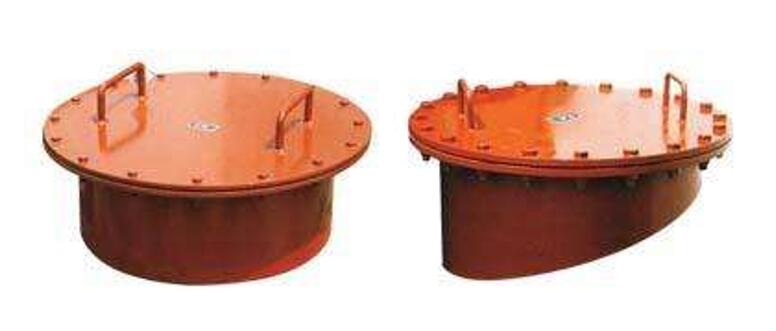

储罐透光孔设在罐顶,用于油罐安装和清洗时采光和通风。油罐的采光设在罐顶上,一般为直接500mm的圆孔,平时有孔盖环以螺栓严密封闭。在清理检修油罐时,用以采光,通风排气。另外当保险活门的操作装置失灵时,还可利用系于透光孔处的钢索来打开保险活门。当罐顶只设立一个透光孔时,应位于进出油管线上方的罐顶上;设两个透光孔时,则透光孔与人孔尽可能沿圆周均匀分布,以利于采光和通风,但至少有一个透光孔设在罐顶平台附近。透光孔的外缘应距罐壁800~1000mm.透光孔上部与通气孔连接,平时用眼圈盲板封闭。洗修油罐时打开眼圈盲板,接通通气孔,罐内便可进行机械通风。 透光孔,地上式油罐的量油孔、阻火器、呼吸阀均组装在人孔盖上。地下埋土式油罐按规定不安装呼吸阀,而是在人孔盖上安装一根伸高距地面4m以上的通气管,把阻火器安装在通气顶端,量油孔则直接安装在人孔盖上。

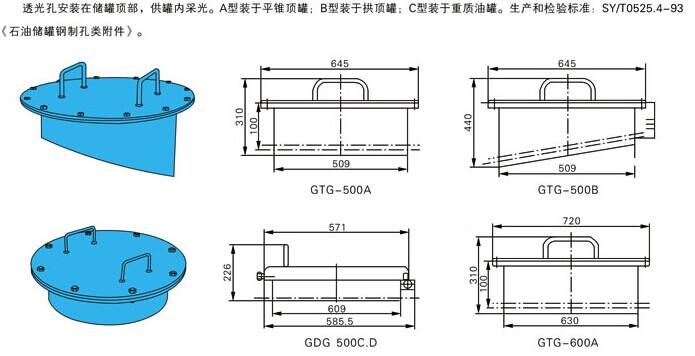

透光分类:A型装于平锥项罐,B型装于拱项油罐,C型装于重质油罐,D非标定做。

透光孔主要规格型号:

规格

图号

重量(Kg/台)

DN500-A

TGK-500A

45

DN500-B

TGK-500B

48

DN500-C

TGK-500C

20

DN500-D

TGK-500D

26

储罐透光孔特点:

1.产品应用于水利、管道、容器等工业领域储罐及容器上。

2.人孔种类:常压式、压力式、椭圆、长方形、方形、手孔等;

3.规格材质规格可根据客户要求生产。

4.还可根据客户来图、来样加工非标人孔
