旋转接头

日期:2019-07-03 / 人气:2307

鹤管旋转接头 是由转动件及密封件等组成,主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件。

装卸车鹤管关键的部位就是旋转接头。本公司的旋转接头严格按德国技术和图纸生产,具有设计合理、旋转灵活、密封性好,能适应较为恶劣的环境。

钢制旋转接头主要由内圈、外圈、法兰、主密封件、滚道密封、钢球和联接螺栓等零件组成(见下图)



鹤管旋转接头结构特点:

  1. 采用双滚道密封结构,内、外圈滚道采用高精度轴承旋转结构。
  2. 独立的介质和滚道密封,并设计有密封状态检查和润滑油脂注入孔。
  3. 根据旋转接头的使用特点,采用德国原图纸,旋转接头的内圈材料都采有不锈钢,外圈材料都采有高性能优质合金钢(30CrMo)调质处理锻件。其中的O型圈采用“C”型结构PTFE材料,保证了旋转接头动密封面不锈蚀,又保证了旋转接头的强度,使得其具有使用可靠,维修周期和使用寿命长等特点。

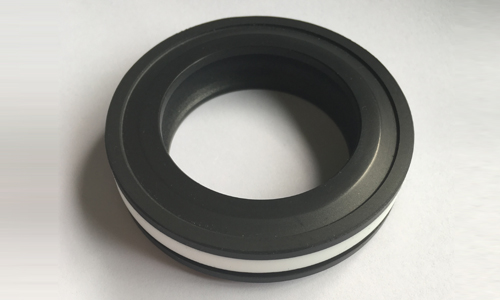

  4. 主密封圈基材PTFE加入自润滑材料和耐磨材料,内加进口高弹性不锈钢(1.4310)冲压加工成型的连续式骨架弹片,使旋转接头密封持久可靠。
  5. 旋转接头主体可以在现场拆卸,维护、维修方便。
  6. 带有检漏孔,检查方便。并且由于检漏孔是在外圈上开槽从法兰上开孔的,当动密封损坏后介质直接从检漏孔露出。如没有检漏孔,则介质会从内外圈之间露出,不但会把滚道的润滑脂稀释流出,加大旋转接头摩擦力使操作困难,而且大大减短了设备的维修周期。



旋转接头主要加工工艺:

  1. 按标准提出技术要求,内圈从正规厂采购有原始质保书,固熔处理的不锈钢厚壁管,外圈从正规锻件厂采购有原始质保书,调质处理的30CrMo锻件。并进行工厂复检。
  2. 锻件进厂粗加工后,为防止以后使用中出现应力变形,还要进行人工时效处理。
  3. 内、外圈按标准程序在数控车床上加工。
  4. 内圈动密封端面研磨加工,以提高光洁度和密封性。
  5. 清洗组装并按要求加耐高温的优质锂基脂。
