液氨鹤管AL2543

日期:2020-09-19 / 人气:3411

液氨鹤管 — 顾名思义,是用做液氨装卸作业的鹤管。

首先来了解一下什么是液氨,液氨,又称为无水氨,是一种无色液体,有强烈刺激性气味。氨作为一种重要的化工原料,为运输及储存便利,通常将气态的氨气通过加压或冷却得到液态氨。液氨易溶于水,溶于水后形成铵根离子NH4+、氢氧根离子OH-,溶液呈碱性。液氨多储于耐压钢瓶或钢槽中,且不能与乙醛、丙烯醛、硼等物质共存。液氨在工业上应用广泛,具有腐蚀性且容易挥发,所以其化学事故发生率很高。

由上可见,液氨为腐蚀性挥发性介质,需要采用特殊的装车鹤管进行装卸操作,通常鹤管型号为AL2543,字母AL代表陆用液体装卸臂,第一位数字2代表底部装卸,第二位数字5代表液相管的旋转接头数量为5,第三位数字4代表气相管形式为下翻式,第四位数字3代表液相管形式为上翻式。


液氨鹤管参数:

1.     设计压力:2.5MPa;试验压力:3.75MPa

2.     设计温度:-40℃~+110

3.     输送介质:液氨

4.     接管法兰标准:HG20592-2009

5.     公称尺寸:液相:PN2.5 DN50 ; 气相:PN2.5 DN25

6.     接车形式:304快速接头

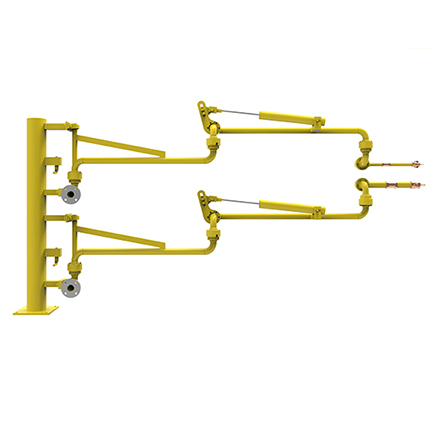

液氨鹤管主要结构:

1.     立柱:起支撑作用,承受臂展开时的翻转力矩

2.     旋转接头:由转动件及密封件等组成,主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件

3.     内臂:用于连接输送管道,并与外臂连接的部件

4.     外臂:可在水平面和垂直面的范围内转动,主要用于装卸臂同槽车、槽船调整对接工作位置的部件

5.     平衡器:用于平衡外臂转动力矩的部件

6.     快速接头:手动或液压驱动,能同槽车或槽船接口快速连接的部件

7.     球阀:手动控制装卸开关

8.     拉断阀(可选):用于同汽车槽车接口连接的紧急脱离阀件

液氨鹤管主要材质:

1.     管道法兰及管件: 304;球阀:304; 快速接头:304

2.     旋转接头:外圈30CrMo45钢,内圈304,法兰304

3.     主密封圈:PTFE,不锈钢骨架
