底部装卸鹤管

日期:2020-09-15 / 人气:972

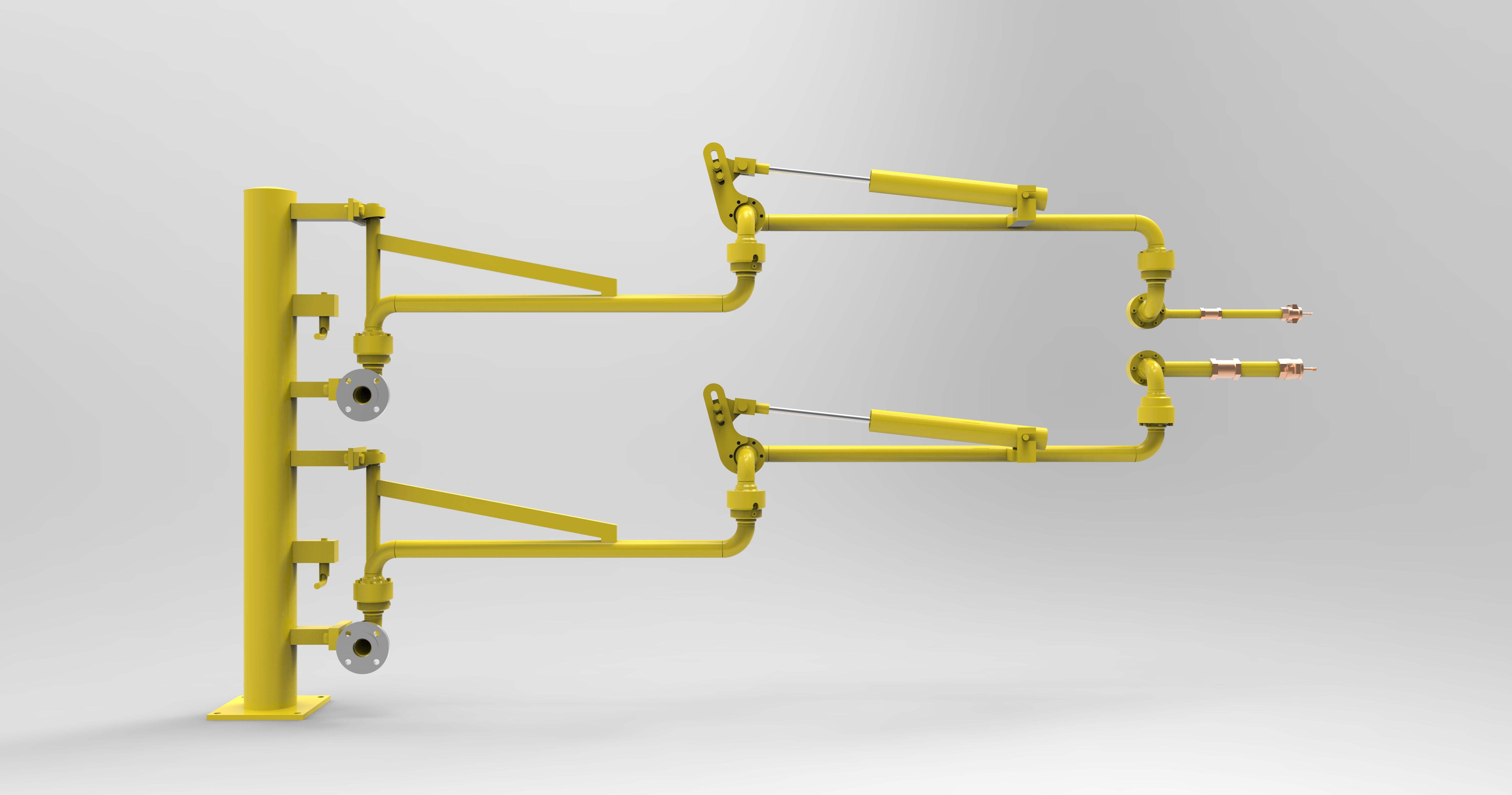

首先来了解一下什么是鹤管,鹤管又叫液体装卸臂,是由旋转接头、内臂、外臂、垂管(主要陆用)、三维接头(主要船用),平衡器、控制系统等部件组成,主要用于汽车槽车、火车槽车或槽船装卸液体介质的装卸设备。

AL2543是最常见的鹤管选型之一,字母AL代表陆用液体装卸臂,第一位数字2代表底部装卸,第二位数字5代表液相管的旋转接头数量为5,第三位数字4代表气相管形式为下翻式,第四位数字3代表液相管形式为上翻式。

AL2543 鹤管参数:

适用介质:主要用于装卸在常温常压下易于气化的介质,如液化气、液氨、丙烷等。通常采用法兰或快速接头与罐车连接,密闭效果好。

装卸形式:底部密闭装卸

管道材质:碳钢、不锈钢、铝合金、衬氟等

公称尺寸:DN50-DN80(液相),DN25-DN50(气相)

设计压力及温度:根据介质、使用条件及所选用材质决定
