组装式钢制栈桥(发油台):
   组装式钢结构桥栈是安装有汽车、火车液体介质装卸设备和管道,并提供人员操作时行走的综合作业平台。
主要包括:
>>汽车栈桥: 单立柱汽车栈台
             通过式汽车栈桥
             双侧作业汽车栈桥
>>火车栈桥: 单侧作业火车栈桥
             双侧作业火车栈桥


型号标识说明
●使用场合
ZQ—汽车 ZH—火车
●结构特点及用法
T—通过式栈桥作业
D---栈桥(台)单侧作业
S—栈桥双侧作业
●有无雨棚及其形式
1—无雨棚 2—半雨棚 3—全雨棚
●特征参数
汽车:用一个方向上同时作业的车辆数表示
火车:用组成栈桥的单元数表示(每单元长6m)
●示例:
汽车用单立柱栈台、无雨棚、侧面单作台业 ZQD1-1
火车用双侧作业栈桥、全雨棚、20单元(120m) ZHS3-20


钢结构栈桥主要设计参数
●结构尺寸:高度、宽度及长度等;
●表面处理:抛丸除锈;
●涂 层:热浸锌处理、电镀、油漆;
●安装形式:钢结构采用标准紧固件联接;如有特殊承载要求,可另行设计。
●面板形式:网格板、花纹板;
●有无遮雨棚及其材料、形式。
我公司设计的栈桥,栈台充分考虑了用户的安全操作需要,采用了花纹板或网格板作为栈桥、栈台的面板。

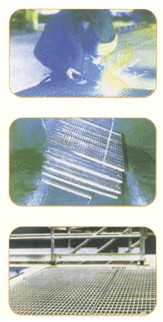

钢格板的特点:
1、表面不积水、不积雪。
2、表面均经热浸锌处理,具有良好的耐侯性。
3、表面的防滑齿条增加了作业人员的安全性
4、网格结构,使栈桥台面上下通风,不积热,保证管线在高温环境的安全。

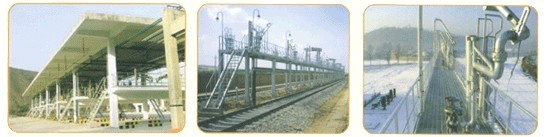

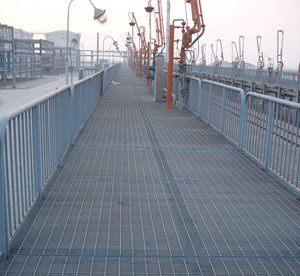

组装式钢制栈桥现场:
