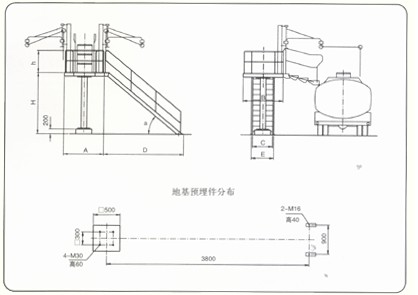

单立柱汽车栈台
ZQD1型单立柱栈台，用于不同吨位、车型的汽车罐车侧面装卸作业。
主要参数：
典型尺寸见下表；
材质：碳钢；
面板：网格板、花纹板，（可选）；
防腐处理：热浸锌、电镀、油漆，（可选）；
可安装1-4台鹤管，1-3台活动梯。
可设计雨棚，形式（可选）。
|
型号
|
尺 寸
|
|
A
|
B
|
C
|
D
|
E
|
H
|
h
|
a
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
°
|
|
ZQD1
|
1600
|
1600
|
800
|
3200
|
890
|
2100
|
800-1000
|
40
|
★以上典型尺寸供参考 ★可根据用户需要，另行设计。
|
|

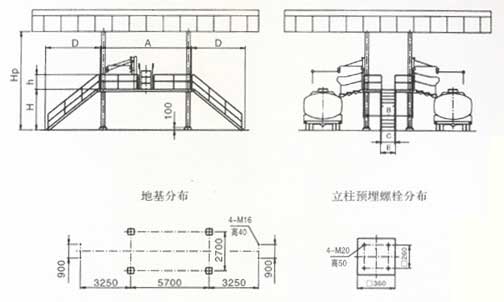

双侧作业汽车栈桥
ZQS3型汽车栈桥，用于不同吨位、车型的汽车罐车双侧装卸作业。
主要参数：
典型尺寸见下表；
材质：碳钢；
面板：网格板、花纹板，（可选）；
防腐处理：热浸锌、电镀、油漆，（可选）；
可选用多单元，每单元安装2台鹤管，2台活动梯。
雨棚形式：网架结构、轻钢结构（可选）。
|
型号
|
尺 寸
|
|
A
|
B
|
C
|
D
|
E
|
H
|
h
|
HP
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
|
ZQS3
|
6000
|
3000
|
800
|
3200
|
890
|
2500
|
800-1000
|
6000
|
★以上典型尺寸供参考 ★可根据用户需要，另行设计。
|

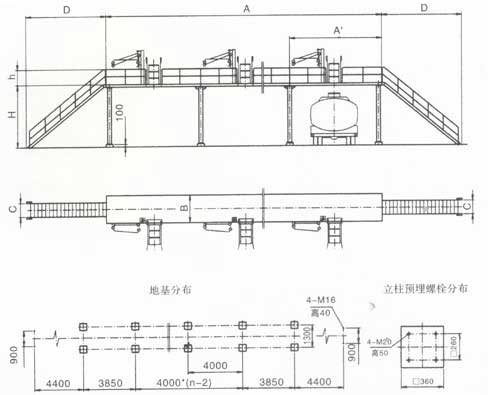

通过式汽车栈桥
ZQT1型汽车栈桥，用于不同吨位、车型的汽车罐车通过式装卸作业。
主要参数：
● 典型尺寸见下表：
● 材质：碳钢；
● 面板：网格板、花纹板，可选；
● 防腐处理：热浸锌、电镀、油漆，可选；
● 可选用多个车位；
● 可设计雨棚，结构形式可选。
|
型 号
|
尺 寸
|
单位数
|
|
A
|
A′
|
B
|
C
|
D
|
H
|
h
|
n
|
|
Mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
单位
|
|
ZQT1
|
400×n
|
4000
|
1600
|
800
|
4400
|
3500
|
800-1000
|
按鹤位数
|
★以上典型尺寸供参考
★可根据用户需要，另行设计
|
|
单侧作业火车栈桥
ZHD1型火车栈桥,用于不同吨位,车型的火车罐车单侧装卸作业.
主要参数:
● 典型尺寸见下表;
● 材质:碳钢
● 面板: 网格板、花纹板，可选；
● 防腐处理：热浸锌、电镀、油漆，可选；
● 车位(总长),可根据需要设计;
● 可设计雨棚,结构形式可选.
|
型 号
|
尺 寸
|
单位数
|
|
A
|
A′
|
B
|
C
|
D
|
H
|
h
|
n
|
|
Mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
单位
|
|
ZHD1
|
6000×n
|
6000
|
1600
|
800
|
4400
|
3500
|
800-1000
|
按用户要求
|
|
|
双侧作业火车栈桥
ZHS1型火车栈桥，用于不同吨位、车型的火车罐车双侧装卸作业。
主要参数：
典型尺寸见下表；
材质：碳钢；
面板：网格板、花纹板，（可选）；
防腐处理：热浸锌、电镀、油漆，（可选）；
车位（总长），可根据需要设计。
可设计雨棚，结构形式（可选）。
|
型号
|
尺 寸
|
|
A
|
Ai
|
B
|
C
|
D
|
H
|
h
|
n
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
单位
|
|
ZHS1
|
6000*n
|
6000
|
2000
|
800
|
4400
|
3500
|
800-1000
|
按用户要求
|
★以上典型尺寸供参考 ★可根据用户需要，另行设计。
|
