一．概述

不锈钢浮盘是一种通过浮力使之随储罐液面升降而升降的覆盖在液面上的节能环保设备。为减少储罐内介质挥发，降低损耗节约能源，保护环境，在储罐内增设本内浮盘。储罐通过安装浮盘密封储存的介质、降低介质温度达到节约能源，保护环境的作用。此设备广泛运用于全国各地石油化工单位、中石化中石油各大石油公司与炼油厂、港口码头、交通、电厂及部队后勤部门。

二．不锈钢浮盘的结构特点

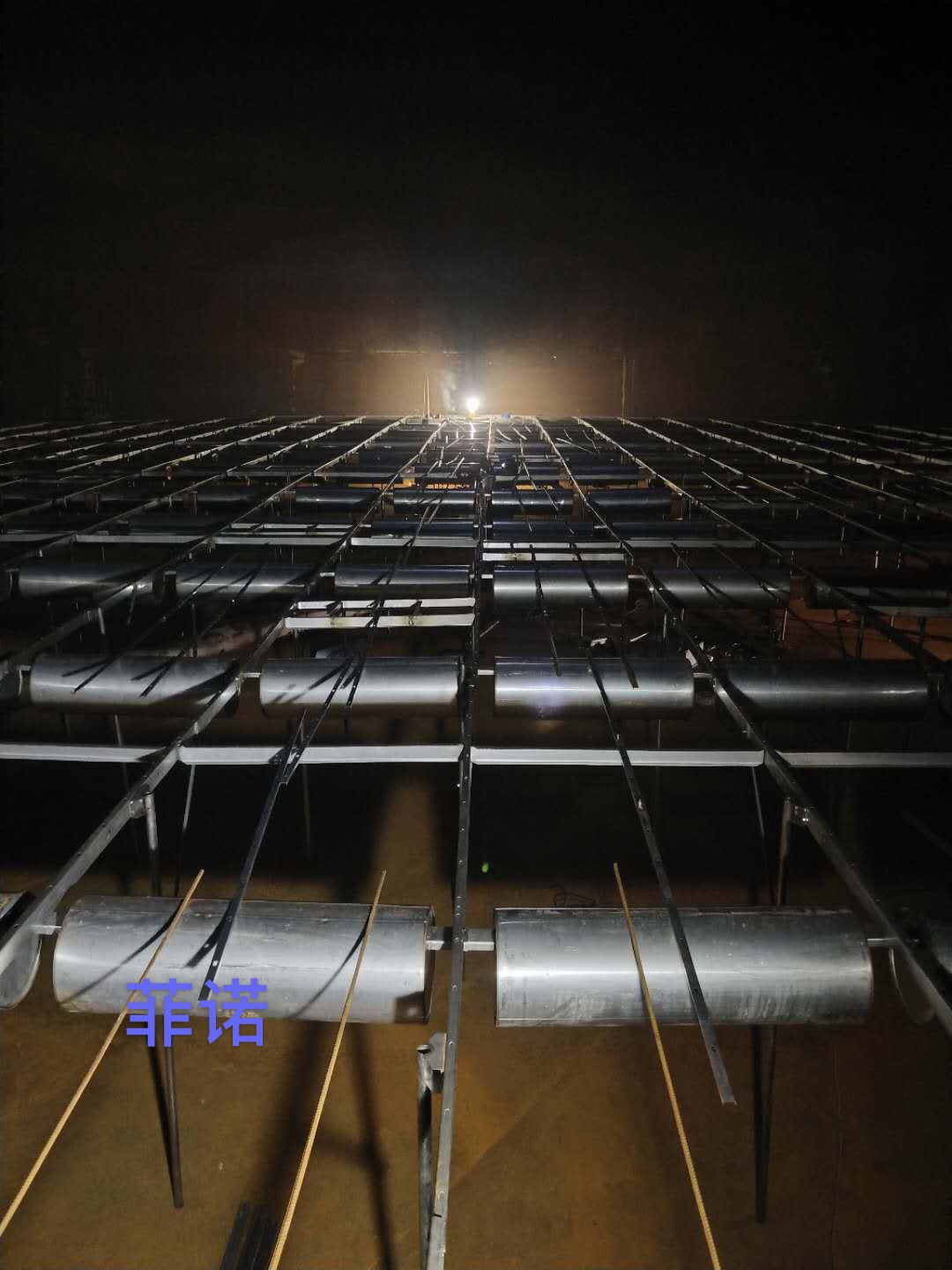

特有的蛛网状六边形结构，不锈钢浮盘采用了特有的蛛网状六边形结构，与传统浮盘材料总量相同时，其结构强高，稳定性好。尺寸多浮子分布，增强可靠性。浮子数量多，在浮盘上分布均匀，避免了因个别浮子泄露造成整个浮盘倾斜、卡盘现象，增强了浮盘的可靠性。采用小尺寸的浮子，使浮子与面板之间的距离小，骨架下端在液面以下，因而骨架与骨架之间分割液面，使液面形成许多小气室。小气室对运动中产生的液面波动有较好的阻尼作用，吸收运动时产生的冲击，确保运动平稳。外圈浮子集中分布，保证密封运动可靠、平稳。不锈钢浮盘采用了独特的浮子布置形式。其中，在外圈、沿稠边密封附件，均匀设置多个浮子，使密封带与罐壁之间产生的摩擦力，同时也增强了密封带附近的结构刚度，从而保证了浮盘密封带的运动安全，不出现卡盘现像。口外圈浮子集中分布，保证密封运动可靠、平稳。不锈钢浮盘采用了独特的浮子布置形式。其中，在外圈、沿周边密封附件，均匀设置多个浮子，使密封带与罐壁之间产生的摩擦力，同时也增强了密封带附近的结构刚度，从而保证了浮盘密封带的运动安全，不出现卡盘现像。



三．原理

采用特制铝管作为浮子管。不锈钢浮盘采用了特制的铝合金管，无纵向焊缝，减少了泄露的可能性。节能效果明显，降耗率可达98%。有效地减少了介质的挥发量，降耗率达98%，使用安全，减少了污染。储罐利用率高，由于油气空间小，一般低于90%，整个结构只有300mm厚，增加了储罐的储存利用率。口安装简易、迅速、维修成本低。浮盘安装用螺栓链接，无须焊接；零部件实现模具化、标准化生产，互换性好。
