不锈钢内浮盘

日期:2020-09-18 / 人气:1190

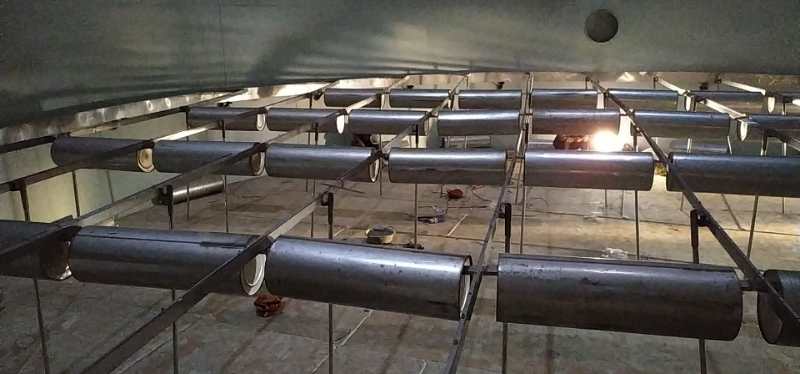

不锈钢浮盘

浮盘设计的一般要求:

1.主梁的安全系数为1.25左右;

2.浮盘浮力的计算按介质的实际比重作为设计基础;

3.钢制浮盘导静线采用截面积为25mm2的软铜复绞线,罐径小于20m浮盘,每台设置2根;罐径大于20m的(含20m)浮盘,每台设置4根。

4.支腿强度应满足50kg/m²的均布要求。

5.通气阀应保证当浮盘下面的工作压力大于980Pa时,其阀盖能自动开启,小于此数则自动关闭。

6.浮盘均应配置人孔装置(且应配备梯子),防旋装置,负压消除装置,量油孔,浮管,铺板,支柱,密封带,防静电导线,导向管通过装置等部件。

7.防转装置:20000m³以下储罐浮盘每台2套,20000m³以上储罐(含20000m³)浮盘每台3套。

8.内浮顶的浮力不小于浮顶自重的两倍.

9.内浮顶的边缘板、附件和其它所有开孔的接管(包括方孔接管)应高出液面,且不小于150mm。

10.内浮顶升降试验应以升降平稳,导向机构,密封装置及自动通气阀,支柱等无卡涩现象,内浮顶及其附件与罐体上的其它附件干扰,内浮顶与液面接触部分无渗漏为合格。

11.内浮浮顶不得与罐内附属设施(盘管,进料管等)相碰。
